Anwendung

Schallschutz

  • Mengenrechner
  • Planung und Anfrage

Die Maße der Steine passen zu handelsüblichen Schallschutzelementen; die Wand lässt sich auch mit Holzriegeln bauen.

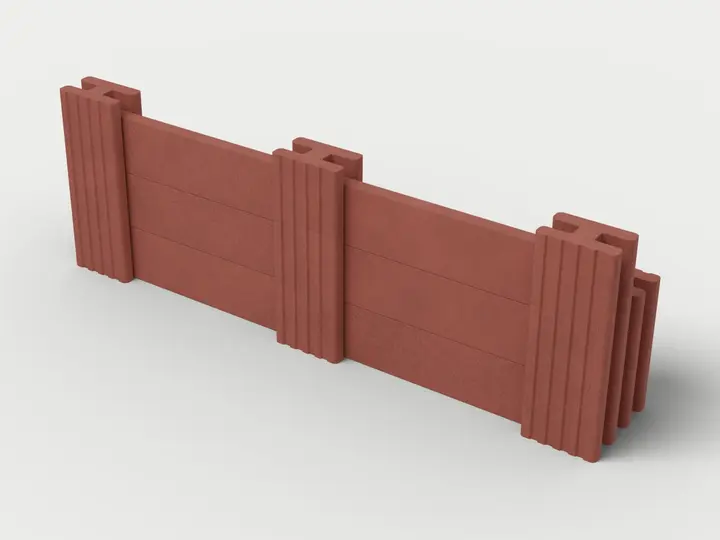

Visualisierung: Näherung – Mauersystem Höhe 82,5 cm mit Betonriegeln, Ausschnitt 250 cm lang, schräg von oben (3/4-Ansicht); Steinfarbe Rot, Farbton nicht verbindlich; eine Schallschutzwand selbst ist nicht modelliert.

Näherung: Mauersystem 82,5 cm – die Schallschutzwand selbst ist nicht modelliert

Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen

So kommst du zu deinem Projekt

Menge berechnen

Die Richtmenge kannst du uns anschließend als Anfrage senden.

Fakten

  • Mengenrechner
  • 1 Planungstabelle (Richtwerte des Herstellers)
  • Planung und Gründung nötig – Kauf über Anfrage

Planungshinweis: Vablo ersetzt keine Planung: keine Statik- oder Freigabeaussage. Aufbau laut Bauanleitung; für Mauern, Hangsicherungen und höhere Aufbauten die Standsicherheit fachkundig prüfen lassen.

Wie viele brauche ich?

Richtmengen aus den Planungstabellen

Schall- und Sichtschutzwand 2 m mit Duo-Flex und Betonriegeln

Schall- und Sichtschutzwand 2 m mit Duo-Flex und Betonriegeln
RiegelartAusbauhöhe mRiegel Stück/m²Duo-Flex Stück/m²
Betonriegel24,13
Teile
  • Duo-Flex Stück/m²: Vablo Duo-Flex
  • Betonriegel → Vablo Betonriegel 100 × 20 cm
Rundung
aufrunden je Position (ganze Stücke)
Randbedingungen der Tabelle (Auszug aus der Quelle)
Achsabstand 1,20 m; Riegel nur 5 cm je Seite eingeschoben; Bewehrung 2 Ø 10 BSt 500 im Fundament verankert, Taschen mit Zement vergossen

Richtwerte aus früheren Planungsunterlagen des Herstellers. Keine statische Berechnung und keine bautechnische Freigabe – Ergebnis nur als Anfrage.

Rechenbereich dieser Ausführung: bis 2 m. Die zulässige Bauhöhe klärst du in der Fachplanung.

Ansichtsfläche: 0 m²

Steinfarbe

Richtmenge

Länge und Höhe eingeben – dann erscheint die Richtmenge.

Hinweise zu deiner Planung

Die Richtmenge umfasst die aufgeführten Teile für die eingegebene Fläche. Ecken, Abschlüsse, Fundament und Füllmaterial sind darin nicht enthalten.

Der Rechner erstellt keine statische Berechnung. Fundament, Befüllung, Anschlüsse und standsichere Ausführung müssen für dein Projekt fachlich geplant werden.

Für diese Bauweise müssen folgende Angaben in der Fachplanung geprüft werden: Achsabstand 1,20 m; Riegel nur 5 cm je Seite eingeschoben; Bewehrung 2 Ø 10 BSt 500 im Fundament verankert, Taschen mit Zement vergossen.

  • Die Riegelhöhe ist in der Mengengrundlage nicht eindeutig festgelegt. Lass prüfen, ob die vorgeschlagenen Riegel zu deinem Aufbau passen.

Die Mengen werden je Teil auf ganze Stücke aufgerundet.

Mehr zu Schallschutz

Planungshinweis

Eine Lärmschutzwand ist ein Projekt für Fachleute: Höhe, Fundament, Wind und die Wirkung gegen Lärm hängen vom Standort ab. Der Shop macht keine Aussagen zur Statik und keine Zusagen zur Lärmminderung. Die Planungswerte aus dem Herstellerkatalog sind historische Richtwerte.

So kommst du zu deinem Projekt

Der Mengenrechner gibt dir eine Richtmenge; Planung und Angebot laufen über eine Anfrage. Mehr dazu bei der Idee Schallschutzwand.

Die Idee

Passende Steine und Riegel

Bilder aus dem 3D-Modell: Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen.
