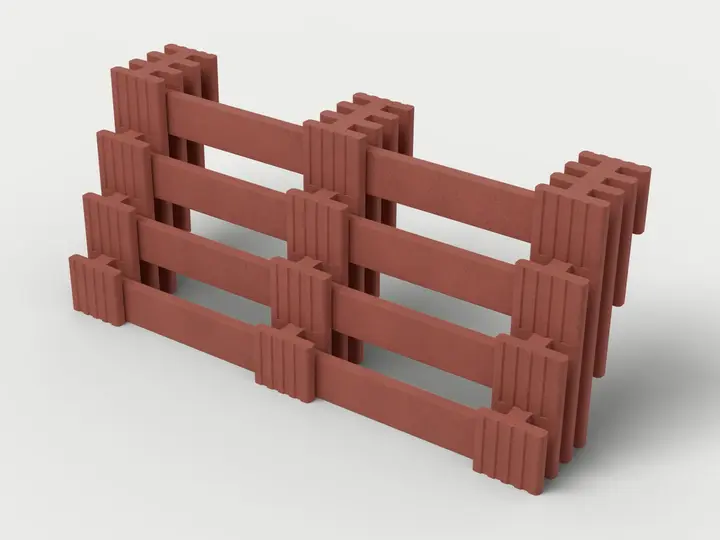

Am Hang werden die Steine verzahnt oder verriegelt gesetzt; zwischen Steinen und Riegeln bleibt Platz für Pflanzen.
Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen
So kommst du zu deinem Projekt
Menge berechnenDie Richtmenge kannst du uns anschließend als Anfrage senden.
Fakten
- Mengenrechner
- 4 Planungstabellen (Richtwerte des Herstellers)
- Planung und Gründung nötig – Kauf über Anfrage
Planungshinweis: Vablo ersetzt keine Planung: keine Statik- oder Freigabeaussage. Aufbau laut Bauanleitung; für Mauern, Hangsicherungen und höhere Aufbauten die Standsicherheit fachkundig prüfen lassen.
Wie viele brauche ich?
Richtmengen aus den Planungstabellen
Hangsicherung verriegelt, 70°, bis 2,35 m
| Riegelart (100 cm) | Rastermaß m | Ausbauhöhe max. m | Quattro-Flex Stück/m² | Riegel Stück/m² |
|---|---|---|---|---|
| Betonriegel | 0,6 | 2,4 | 6,1 | 4,2 |
| Betonriegel | 1,1 | 1,5 | 3,3 | 4,6 |
| Holzriegel | 0,6 | 1,9 | 6,1 | 4,2 |
| Holzriegel | 1,1 | 1,1 | 3,3 | 4,6 |
| Rundholzriegel | 0,6 | 1,4 | 6,1 | 13,9 |
| Rundholzriegel | 1,1 | 0,7 | 3,3 | 15,2 |
- Teile
- Quattro-Flex Stück/m²: Vablo Quattro-Flex
- Betonriegel → Vablo Betonriegel 100 × 20 cm
- Holzriegel → Vablo Holzriegel 100 × 20 cm
- Rundholzriegel → Vablo Rundholzriegel 100 cm
- Rundung
- aufrunden je Position (ganze Stücke)
- Randbedingungen der Tabelle (Auszug aus der Quelle)
- Fundament B 25: 50/70/40 cm bis 1,50 m, 50/85/40 cm bis 2,35 m; Einbindetiefe 80 cm; Ecken mit Eckstein, Hohlraum mit Beton verfüllen, ab 1 m Bewehrungsstab ca. 14 mm
Richtwerte aus früheren Planungsunterlagen des Herstellers. Keine statische Berechnung und keine bautechnische Freigabe – Ergebnis nur als Anfrage.
Hangsicherung verriegelt, 50°, bis 3,00 m
| Riegelart (100 cm) | Rastermaß m | Ausbauhöhe max. m | Quattro-Flex Stück/m² | Riegel Stück/m² |
|---|---|---|---|---|
| Betonriegel | 0,6 | 3 | 6,1 | 3 |
| Betonriegel | 1,1 | 1,9 | 3,3 | 3,3 |
| Holzriegel | 0,6 | 2,2 | 6,1 | 3 |
| Holzriegel | 1,1 | 1,6 | 3,3 | 3,3 |
| Rundholzriegel | 0,6 | 1,6 | 6,1 | 9 |
| Rundholzriegel | 1,1 | 1,2 | 3,3 | 9,9 |
- Teile
- Quattro-Flex Stück/m²: Vablo Quattro-Flex
- Betonriegel → Vablo Betonriegel 100 × 20 cm
- Holzriegel → Vablo Holzriegel 100 × 20 cm
- Rundholzriegel → Vablo Rundholzriegel 100 cm
- Rundung
- aufrunden je Position (ganze Stücke)
- Randbedingungen der Tabelle (Auszug aus der Quelle)
- über 2,50 m mindestens Gründungsnachweis
Richtwerte aus früheren Planungsunterlagen des Herstellers. Keine statische Berechnung und keine bautechnische Freigabe – Ergebnis nur als Anfrage.
Hangsicherung verzahnt, 30–70° stufenlos, bis 2,30 m (Duo/Trio/Quattro)
| Steinart | Ausbauhöhe max. m | Stück/m² offen (Raster 45 cm) | Stück/m² geschlossen (Raster 27,5 cm) |
|---|---|---|---|
| Duo-Flex | 1 | 11,6 | 19,1 |
| Trio-Flex | 1,6 | 11,6 | 19,1 |
| Quattro-Flex | 2,3 | 11,6 | 19,1 |
- Teile
- Duo-Flex → Vablo Duo-Flex
- Trio-Flex → Vablo Trio-Flex
- Quattro-Flex → Vablo Quattro-Flex
- Duo-Flex → Vablo Duo-Flex
- Trio-Flex → Vablo Trio-Flex
- Quattro-Flex → Vablo Quattro-Flex
- Rundung
- aufrunden je Position (ganze Stücke)
- Randbedingungen der Tabelle (Auszug aus der Quelle)
- bei horizontaler Geländeoberfläche, ohne Verkehrslasten, je nach Wandneigung
Richtwerte aus früheren Planungsunterlagen des Herstellers. Keine statische Berechnung und keine bautechnische Freigabe – Ergebnis nur als Anfrage.
Hangsicherung verzahnt, 60°, Ausbauhöhe bis 2,50 m
| Riegelart (100 cm) | Rastermaß m | Ausbauhöhe max. m | Quattro-Flex Stück/m² | Riegel Stück/m² |
|---|---|---|---|---|
| Betonriegel | 0,5 | 2,5 | 10,1 | 2,6 |
| Betonriegel | 1 | 1,8 | 5,3 | 2,6 |
| Holzriegel | 0,5 | 2 | 10,1 | 2,6 |
| Holzriegel | 1 | 1,3 | 5,3 | 2,6 |
| Rundholzriegel | 0,5 | 1,5 | 10,1 | 5,3 |
| Rundholzriegel | 1 | 1 | 5,3 | 5,3 |
- Teile
- Quattro-Flex Stück/m²: Vablo Quattro-Flex
- Betonriegel → Vablo Betonriegel 100 × 20 cm
- Holzriegel → Vablo Holzriegel 100 × 20 cm
- Rundholzriegel → Vablo Rundholzriegel 100 cm
- Rundung
- aufrunden je Position (ganze Stücke)
- Randbedingungen der Tabelle (Auszug aus der Quelle)
- bei horizontaler Geländeoberfläche, ohne Verkehrslasten; Fundament B 25 frostfrei
Richtwerte aus früheren Planungsunterlagen des Herstellers. Keine statische Berechnung und keine bautechnische Freigabe – Ergebnis nur als Anfrage.
Richtmenge
Länge und Höhe eingeben – dann erscheint die Richtmenge.
Hinweise zu deiner Planung
Die Richtmenge umfasst die aufgeführten Teile für die eingegebene Fläche. Ecken, Abschlüsse, Fundament und Füllmaterial sind darin nicht enthalten.
Der Rechner erstellt keine statische Berechnung. Fundament, Befüllung, Anschlüsse und standsichere Ausführung müssen für dein Projekt fachlich geplant werden.
Für diese Bauweise müssen folgende Angaben in der Fachplanung geprüft werden: Fundament B 25: 50/70/40 cm bis 1,50 m, 50/85/40 cm bis 2,35 m; Einbindetiefe 80 cm; Ecken mit Eckstein, Hohlraum mit Beton verfüllen, ab 1 m Bewehrungsstab ca. 14 mm.
- Die Riegelhöhe ist in der Mengengrundlage nicht eindeutig festgelegt. Lass prüfen, ob die vorgeschlagenen Riegel zu deinem Aufbau passen.
Die Mengen werden je Teil auf ganze Stücke aufgerundet.
- Mengenrechner „Hangsicherung verriegelt, 70°, bis 2,35 m“
Planungswert – keine Freigabe, Ergebnis als Anfrage.
- Mengenrechner „Hangsicherung verriegelt, 50°, bis 3,00 m“
Planungswert – keine Freigabe, Ergebnis als Anfrage.
- Mengenrechner „Hangsicherung verzahnt, 30–70° stufenlos, bis 2,30 m (Duo/Trio/Quattro)“
Planungswert – keine Freigabe, Ergebnis als Anfrage.
- Mengenrechner „Hangsicherung verzahnt, 60°, Ausbauhöhe bis 2,50 m“
Planungswert – keine Freigabe, Ergebnis als Anfrage.
Mehr zu Hangsicherung
So funktioniert es
- Verzahnt: Flex-Steine greifen mit ihren Zähnen ineinander.
- Verriegelt: Riegel aus Beton, Holz oder Rundholz liegen in den Aufnahmen der Steine.
Wie viele Steine und Riegel du je Quadratmeter brauchst, gibt der Mengenrechner als Richtmenge an.
Planungshinweis
Jeder Hang ist anders: Untergrund, Neigung, Höhe und Gründung gehören in eine Fachplanung. Die Planungswerte aus dem Herstellerkatalog gelten nur unter den dort genannten Bedingungen, zum Beispiel mit Fundament und ohne Verkehrslasten – sie ersetzen keine Statik. Der Shop macht keine Aussagen zur Statik und verkauft Hangsicherungen nur über eine Anfrage.
So kommst du zu deinem Projekt
Der Mengenrechner liefert dir eine Richtmenge; Planung und Angebot laufen über eine Anfrage – auch für Betriebe aus dem Garten- und Landschaftsbau. Mehr dazu bei der Idee Hangsicherung.
Die Idee
Mengenrechner
Hangsicherung
Nachbauen: Mengenrechner mit AnfragePlanungswert – keine Freigabe, Kauf nur über Anfrage.
Passende Steine und Riegel
Bilder aus dem 3D-Modell: Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen.
Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen Vablo Quattro-Flex
30 × 43,5 × 27,5 cm 52 kg je Stück
29,90 €inkl. 19 % MwSt., zzgl. Versand
Im Baukasten verwenden: Vablo Quattro-Flex
Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen Vablo Duo-Flex
30 × 18,5 × 27,5 cm 25 kg je Stück
18,90 €inkl. 19 % MwSt., zzgl. Versand
Im Baukasten verwenden: Vablo Duo-Flex
Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen Vablo Trio-Flex
30 × 31 × 27,5 cm 42 kg je Stück
24,90 €inkl. 19 % MwSt., zzgl. Versand
Im Baukasten verwenden: Vablo Trio-Flex
Visualisierung aus Katalogmaßen – keine Aufbauanleitung, Farbtöne können abweichen Vablo Betonriegel
100 × 6 × 20/25/30 cm ca. 28–42 kg je Stück
ab 5,50 €inkl. 19 % MwSt., zzgl. Versand
Im Baukasten verwenden: Vablo Betonriegel
